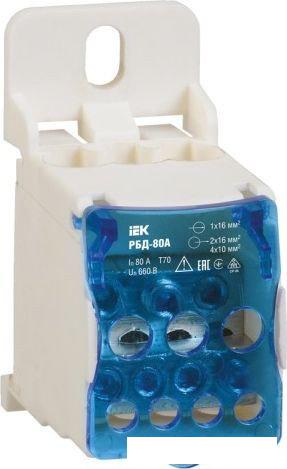

Распределительный блок IEK RBD-80

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Технические характеристики
Тип монтажа На DIN рейку, монтажную панель
Количество полюсов 1
Тип или способ подключения винт
Количество соединений 10 мм² 4
Количество соединений 16 мм² 3
Общее количество соедниений 7
Материал луженая медь
Материал корпуса пластик, не поддерживающий горение
Высота 66,0 мм
Ширина 29.0 мм
Глубина 45,5 мм
Номинальный ток 80 А
Частота 50 Гц
Номин напряжение 660 В
Макс среднекрадратичный кратковрем ток Icw 3.0 кА
Номин выдерживаемый импульсный ток Ipk 22 кА
Степень защиты - IP IP20
Сечение подкл проводников на входe 1х16 мм²
Сечение подкл проводников на выходe 2х16; 4х10 мм²
Материал корпуса пластик
Материал контакта латунь
Температура эксплуатации -40...+70 °C
Срок службы, лет 10
Гарантийный срок, лет 3
